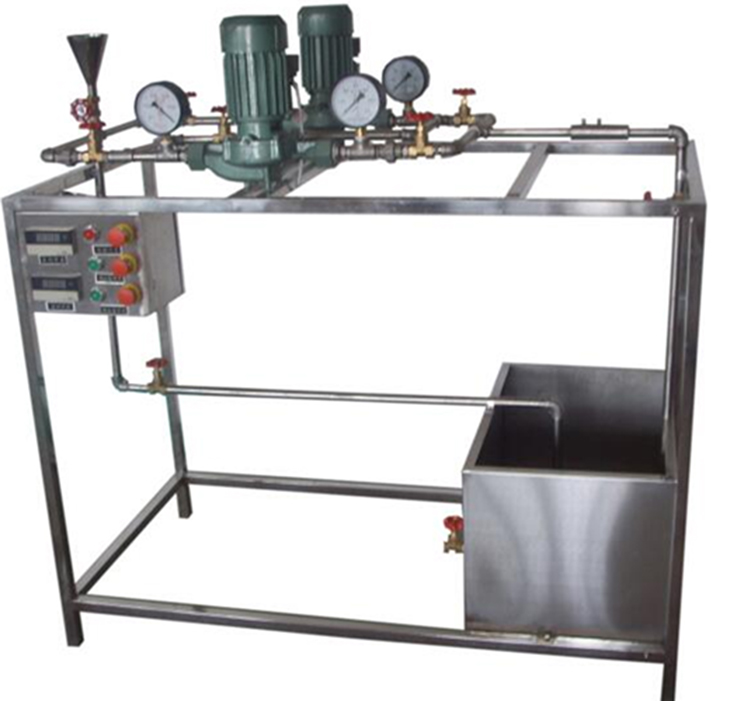

SB-LXB/Z離心泵綜合實驗裝置
離心泵綜合實驗臺，實驗基礎泵與風機實驗是在學生學習和掌握了“傳熱學”、“工程熱力學”、 “工程流 體力學”、“泵與風機”等技術基礎課程及專業技術課程后開設的實驗。
一、實驗?zāi)康模?/span>
1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理
3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4、泵串、并聯實驗
5、泵汽蝕實驗
二、主要配置：
離心泵、蓄水箱、文丘里流量計、壓力表、壓差計、功率表、實驗管道、閥門、自循環裝置、不銹鋼框架。
三、技術參數：
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作
2、離心泵采用20SG2.5-15G型管道離心泵，額定功率：0.37KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象。
3、壓力表采用Y-100型量程為（0-0.6Mpa）
4、文丘里流量計流量：0～5.5 m3/h。
5、蓄水箱：約70L，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。
6、實驗所用的流體--水為全循環設計。
7、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。
8、其他：管路、閥門；整體框架：不銹鋼材質。
9、外形尺寸：1650×650×1500mm。
SBLX-12離心泵綜合實驗臺
可作泵特性，泵氣蝕，泵并、串聯試驗。
一、 離心泵綜合實驗臺功能：
離心泵綜合實驗臺可測定：泵特性曲線（H—Q曲線、N—Q曲線、n—Q曲線）實驗；泵汽蝕余量實驗；泵串并聯實驗。
二、 離心泵綜合實驗臺配置：
水泵（泵Ⅰ、泵Ⅱ）、蓄水箱、計量水箱、真空壓力表、壓力表、孔板流量計、測壓計、電控箱（數顯電壓、數顯電流），實驗閥門及管路。
三、 技術參數：
測量壓力：0－0.3mPa 測量真空表：－0.1mPa
水泵流量：5m/h 水泵揚程：12 m 電流變化范圍：0－0.35A
四、 電源：
單相/220V 功率：0.75KW
五、 外形尺寸：
1150×500×1675（㎜）
六、 重量：
150㎏
七、 工作環境：
5－35℃
SBLTG-01離心泵綜合試驗臺
一、概述
流體流動阻力的測定是化學工程領域中最重要的入門級工程實驗之一，通過該實驗可以接觸和學習工程實驗的研究方法，掌握工程問題的處理能力。本實驗裝置配合高校化工原理課程中流體力學章節的教學，通過本實驗使學生掌握流體流經光滑直管、粗糙直管和管閥件時的阻力損失的測定方法，從實驗中了解流體流動中能量損失的變化規律。
二、主要功能
1通過調節不同流量及在不同流量時的功率，測定水頭與流量曲線，在此基礎繪出效率與流量曲線。
2實驗離心水泵1臺、不銹鋼水箱、壓力傳感器2只、流量傳感器、溫度傳感器（18B20）、轉速傳感器、控制箱、移動式不銹鋼實驗臺架。
4、采集數據：流量，溫度，泵進口及出口壓力、泵功率，功率因數，轉速。
主要管件為不銹鋼材質，測量傳感器為國內外知名品牌，誤差不高于5%。
三、技術指標：
（1）離心泵1臺，配置相關測量傳感器，實現下列參數測量：流量，溫度，泵進口及出口壓力、泵功率，功率因數，轉速等。
（2）主要管件為不銹鋼材質，實驗臺價為不銹鋼材質，測量傳感器為國內外知名品牌，誤差不高于5%。
（3）系統工作電壓為AC220V,實現下列參數測量：流量，溫度，泵進口及出口壓力、泵功率，功率因數，轉速等。
（4）外形尺寸：1000×550×1800mm 工作電壓：220V 功率： 370W
|
