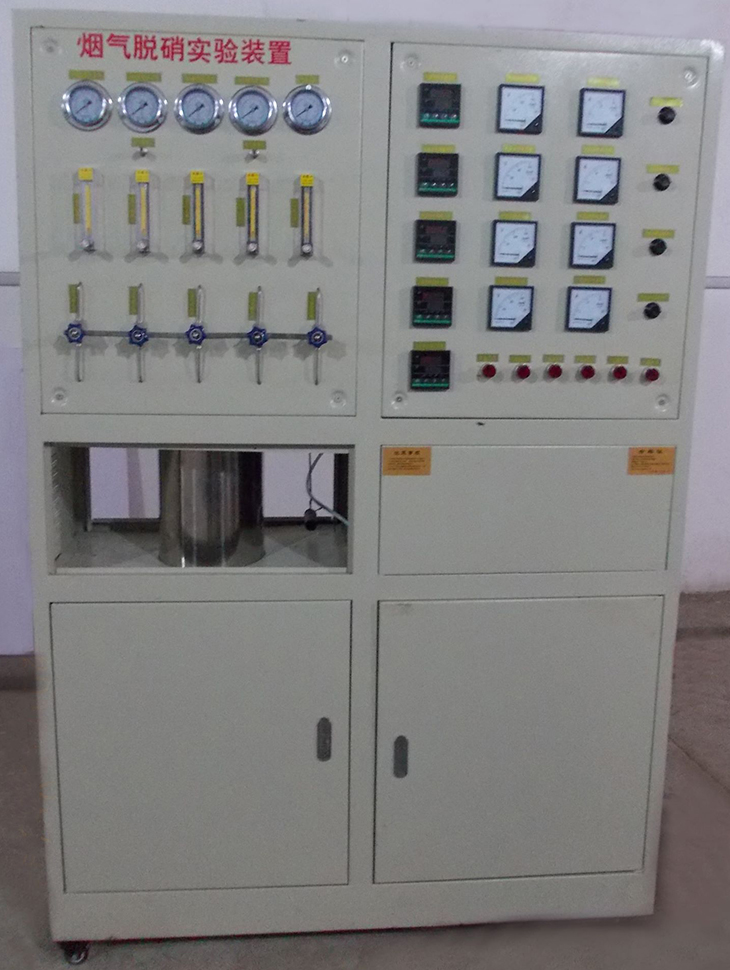

SBHJ-39煙氣脫硝實驗裝置
催化轉化是氣態污染物控制的主要方法之一。目前煙氣脫硝主要是通過通過選擇性催化還原方法來進行的，即通過催化劑的作用通過向煙氣中施壓合適比例的氨將NO還原轉化為無害的N2和水。本實驗裝置采用實驗室專用的小型固定床不銹鋼管式催化反應器，該反應器中催化劑裝卸方便，催化反應恒溫區長、操作簡單，適于氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。除主要用于煙氣催化還原脫硝教學試驗外，通過適當改造，還可進行氣態污染物的催化氧化教學實驗。裝置設有進氣與尾氣取樣口，可通過注射器或氣袋取樣分析。
一、實驗?zāi)康?span lang="EN-US">
1.掌握SCR催化轉化氮氧化物廢氣處理的特性與規律
2.了解與熟悉煙氣脫硝的工藝流程及操作方法。
3.對一定濃度的NOx廢氣進行催化反應實驗、確定其不同條件下的催化效率、及不同催化劑活性評價。
4.通過本實驗掌握SCR催化作用的原理、催化劑的化學和物理特性、催化凈化工藝，利用陶瓷蜂窩形催化劑制作起——固催化反應器的設計（包括空間流速、停留時間、催化床斷面風速等），熟悉煙氣分析儀及各種表征催化劑的儀器的使用。
二、技術參數
1.不銹鋼管式催化反應器1套，內徑10mm；長550mm；最高使用壓力0.25MPa；加熱功率3kw；三段加熱，最高使用溫度1000℃；溫度顯示精度為1℃，溫場穩定度±5℃，升溫速率1~20℃可任意設置；
2.催化凈化效率約：70-90%；催化劑基材主要由TiO2、V2O5、WO3等構成；催化劑使用壽命≥16000h；
3.工作電源220V，安全保護：具有接地保護、漏電保護、過流保護，功率3300W；
4.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
5.裝置外形尺寸：1600mm×600mm×1800mm。
三、主要配置
1.安裝控制柜1個：304不銹鋼材質；
2.氣體預熱裝置1套：不銹鋼材質；
3.加熱控溫系統3套，調節電流表4個，AI智能溫度數據采集及控制系統4套；
4.質量流量控制器4套（一氧化氮、氨氣、氧氣、氮?dú)猓毫髁?span lang="EN-US">0～100SCCM、輸入輸出信號4～20mA；
5.冷卻器1個、冷卻水泵1臺、冷卻水箱1個； 6.壓力表5套，氣體與8L鋁鋼瓶4套（含不銹鋼減壓閥），不銹鋼微調閥，不銹鋼卡套連接、不銹鋼氣體管路；
7.還原催化劑1套、
8.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、氣體混合器1套、氣液分離器1套、專用氣體人工取樣口2個、不銹鋼連接管路等組成。
|
|
